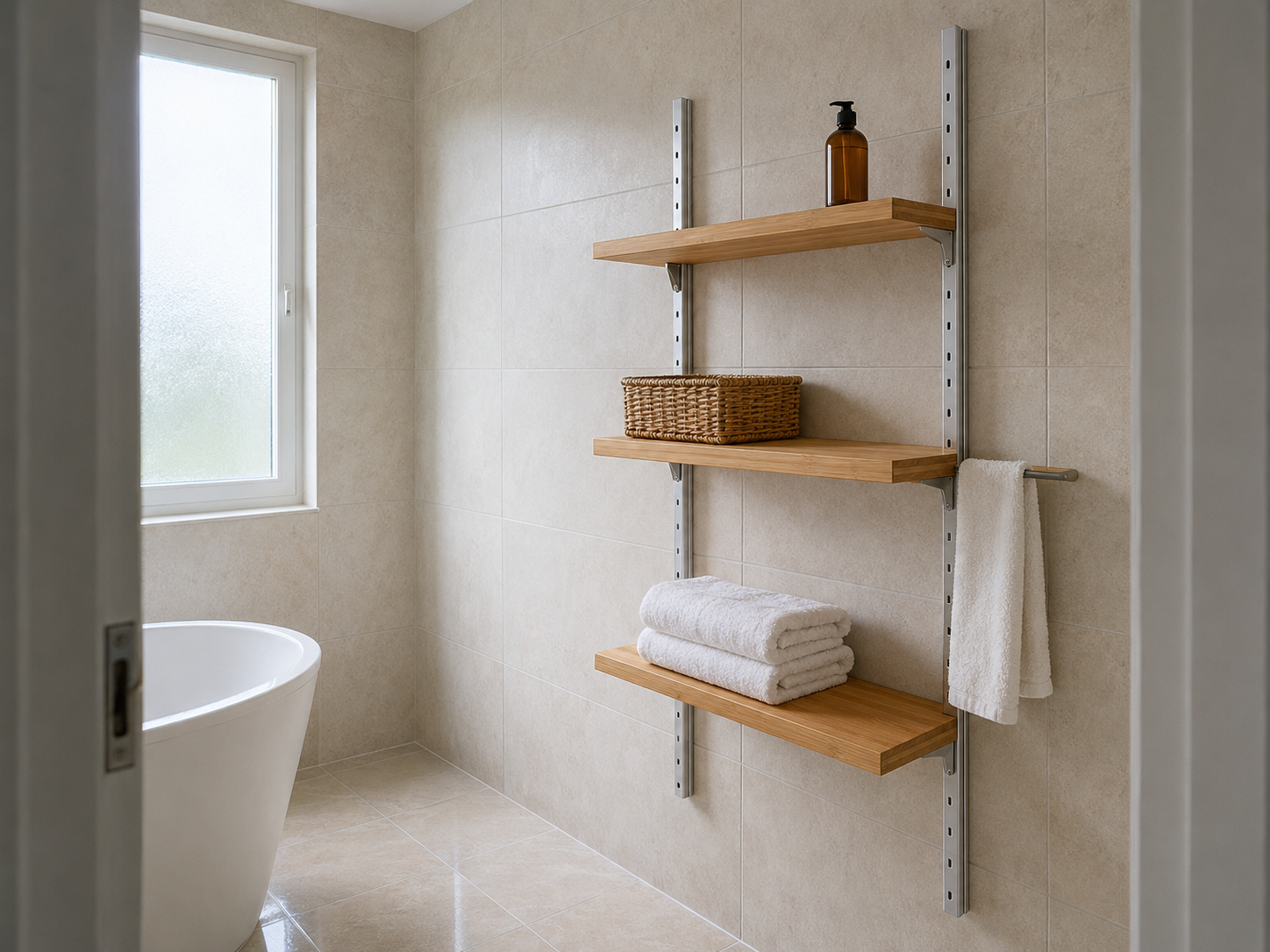

SVALNÄS: пошаговая сборка бамбукового стеллажа без нервов

Краткий ответ

Собрать SVALNÄS в одиночку − реально за 2−3 часа, если знаешь две вещи: какой крепёж купить и где ошибаются все новички. Эта svalnas сборка разбирает 12 шагов от разметки до нагрузочного теста, с акцентом на монтаж в ванной комнате − там, где ошибки обходятся дороже всего.

Начните с проверки стены: бетон, кирпич, плитка или гипсокартон требуют разных дюбелей. Крепёж покупается отдельно − в комплекте его нет. Зато сами компоненты лёгкие: настенная шина весит меньше килограмма [1], полки − 1,2−2 кг, и всё это реально поднять одному.

Вот что вы найдёте ниже:

• 12 пошаговых шагов с акцентом на ванную комнату и плитку.
• Полный список инструментов и крепежа под тип стены.
• 5 частых ошибок, из-за которых полки перекашиваются и бамбук трескается.
• Нагрузочные лимиты − 15 кг на полку 61×25 и 12 кг на узкую 61×15.

Моё правило всегда одно: металлические шайбы под каждый саморез. Без них бамбук трескается при затяжке, и это частая поломка, которую я вижу у клиентов. Сборка svalnas, особенно настенная шина 176 см − не сложнее шкафа, если держать под рукой этот гайд по сборке.

Содержание

1. Что входит в комплект SVALNÄS и что докупить отдельно
2. Инструменты для сборки: чек-лист
3. Шаг 1−2: Разметка стены и подготовка креплений
4. Шаг 3−4: Монтаж настенных шин 176 см
5. Шаг 5−6: Установка полок и кронштейнов
6. Шаг 7−8: Монтаж шкафа и столешницы с ящиками
7. Шаг 9−10: Выравнивание и финальная проверка уровня
8. Шаг 11−12: Нагрузочный тест и фиксация
9. 5 частых ошибок при сборке SVALNÄS
10. Особенности монтажа в ванной комнате
11. Часто задаваемые вопросы

Что входит в комплект SVALNÄS и что докупить отдельно

Для начала, разберёмся с содержимым коробок. SVALNÄS − это модульная система, и каждый компонент продаётся отдельно. В коробке вы найдёте только сам элемент: бамбуковые детали, кронштейны и крепёж для соединения полки со шиной. А вот дюбели и саморезы для стены − никогда.

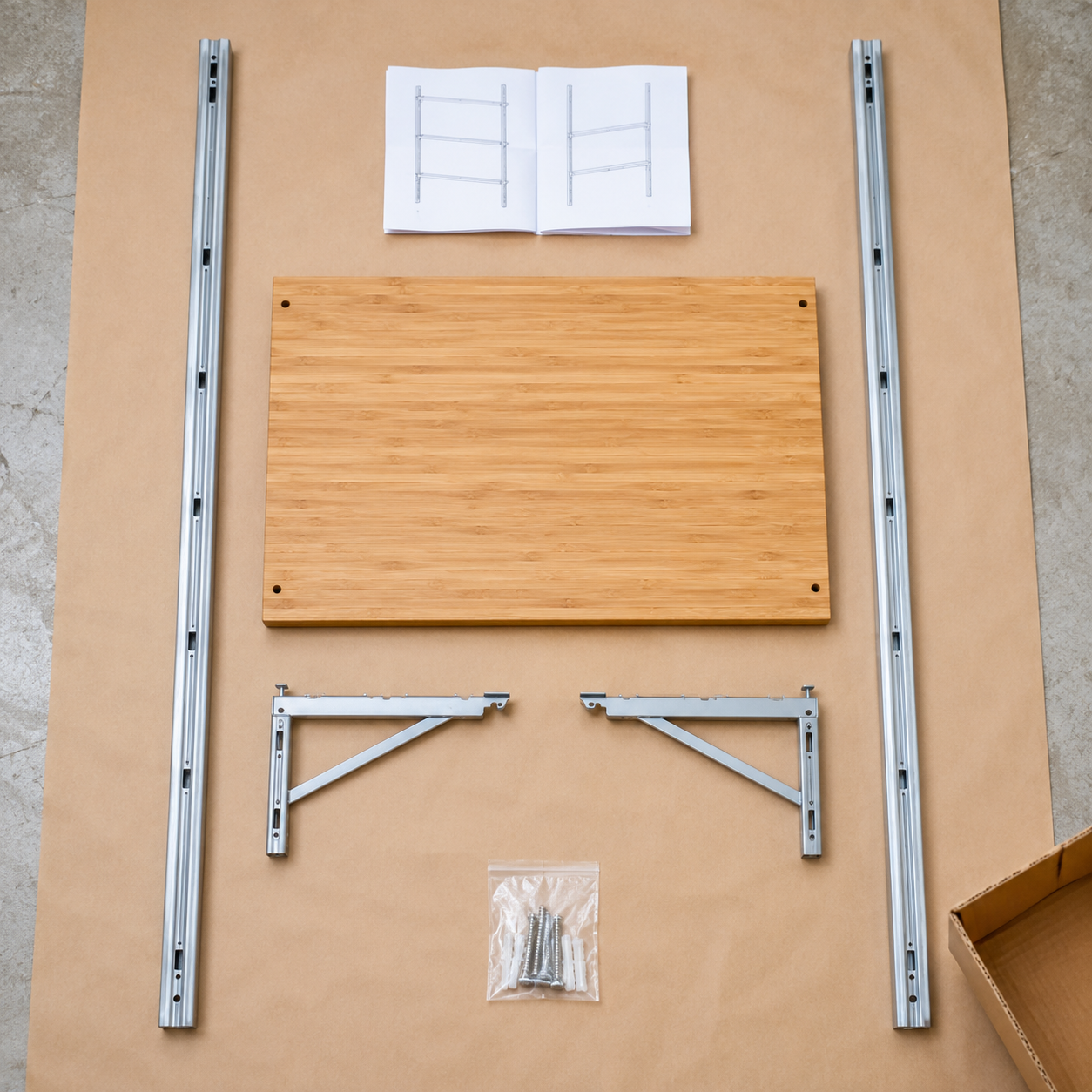

Что в коробке

Для каждой полки или шкафа: бамбуковая панель, боковые кронштейны, винты соединения «полка−шина». Для настенной шины − только бамбуковый профиль длиной 176 см. Также внутри − инструкция по сборке на нескольких языках, но без русского − инструкции доступны в обзоре SVALNÄS.

Что нужно докупить

Во-первых, крепёж для стены [1]. Это типичная ошибка: распаковали коробку, а прикручивать нечем. Во-вторых, металлические шайбы − обязательны под каждый саморез, иначе бамбук трескается. В-третьих, дюбели под ваш тип стены. В-четвёртых − лазерный или спиртовой уровень, без которого ровная установка невозможна.

Заложите на крепёж 10−20 BYN − это покрывает дюбели, саморезы и шайбы для базовой конфигурации. Для монтажа svalnas крепление к стене − критичнее, чем сама сборка полок.

Часто забывают про широкие полки 81×25 см, которые держат полотенца и контейнеры. Именно они берут основную нагрузку в ванной − до 15 кг на полку. Закладывайте их в проект сразу.

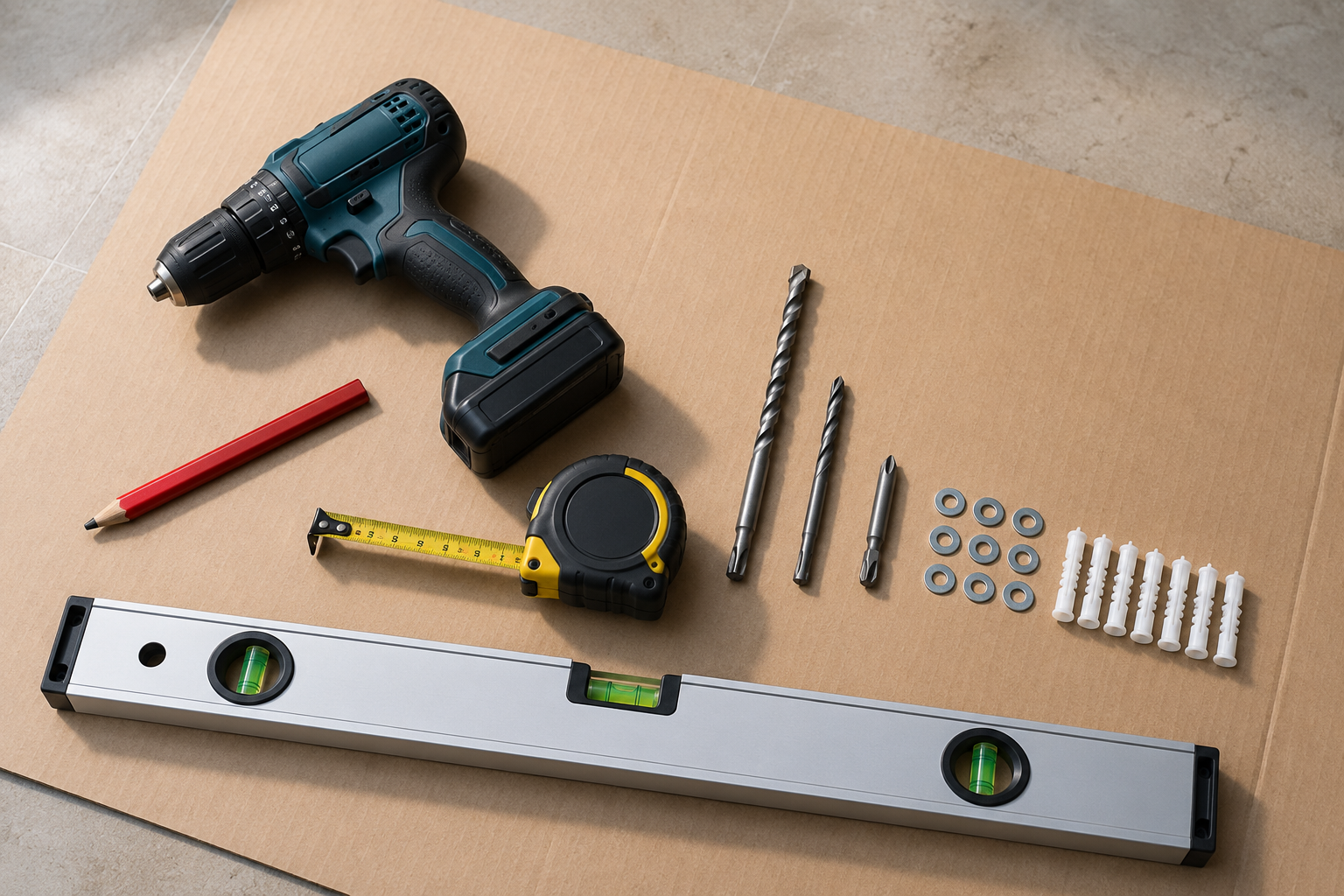

Инструменты для сборки: чек-лист

Прежде чем вскрывать коробки, соберите инструменты. Поверьте моему опыту: бегать в магазин посреди монтажа − это потеря часа и настроения. Поэтому вот полный чек-лист, как собрать svalnas без перерывов.

Обязательный набор

• Лазерный или спиртовой уровень (минимум 60 см). Без него ровная разметка невозможна − это инструмент №1.
• Дрель с регулировкой оборотов. Для бетона − режим перфоратора, для плитки − только сверление без удара.
• Сверло по кафелю (победитовое) и алмазное сверло для плитки в ванной.
• Рулетка 3−5 м и карандаш для разметки.
• Отвёртка-насадка Ph2 или шуруповёрт с регулировкой момента.
• Металлические шайбы М4−М5 − 8−12 штук под все точки крепления шины.

Желательно, но не критично

Дополнительно пригодится детектор труб и проводки − особенно в ванной, где за стеной может проходить разводка. Напарник − тоже «инструмент»: для монтажа шин 176 см и столешницы с ящиками две пары рук ускоряют работу вдвое. Каждая деталь весит до 2 кг, поэтому физически это посильно.

В итоге базовый набор обойдётся в 30−50 BYN, если у вас уже есть дрель. Шайбы и дюбели − копейки, но без них монтаж встаёт.

Важный компонент для закрытого модуля − SVALNÄS шкаф с 2 дверьми 61×35 см, который требует точного выставления по уровню. Иначе раздвижные двери клинит.

Шаг 1−2: Разметка стены и подготовка креплений

Инструменты готовы, коробки распакованы. Первые два шага − критически важные, потому что от разметки зависит геометрия всей конструкции. Ошибка в 1 мм на метр даёт перекошенные полки, которые невозможно выровнять потом.

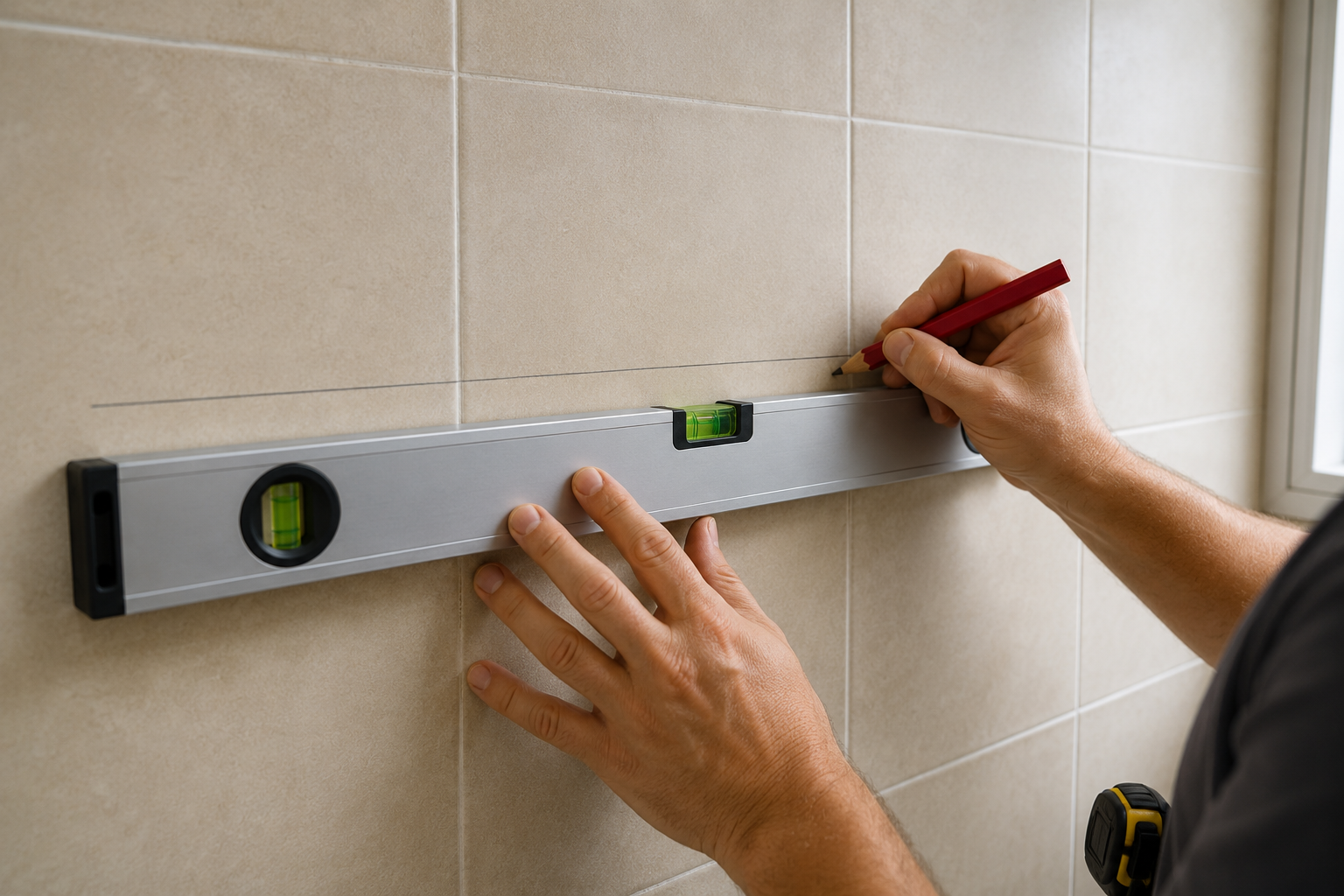

Шаг 1: Разметка под настенные шины

Для начала, определите высоту верхней кромки шины. Для ванной комнаты оптимально 170−180 см от пола − это комфортно для доступа к верхним полкам. Также оставьте 2−3 см между шиной и потолком, чтобы был зазор для монтажа.

Отмерьте эту высоту и проведите горизонтальную линию уровнем по всей длине будущей конструкции. Для шкафа с дверцами расстояние между шинами − ровно 64 см (25,25 дюйма). Это стандартное межосевое расстояние SVALNÄS, и его нужно выдержать с точностью до миллиметра.

В итоге у вас на стене должны появиться:

• Горизонтальная линия верхней кромки.
• Две вертикальные линии под оси шин.
• Точки крепления − каждые 20−30 см вдоль шины.

Шаг 2: Подготовка креплений под тип стены

Теперь проверьте стену детектором − нет ли труб или проводки в зоне сверления. Это особенно критично в ванной, где за стеной часто проходит разводка воды.

Для svalnas в ванную комнату типичная ситуация − плитка поверх бетона. В таком случае вам понадобятся:

• Победитовое сверло для плитки (проходка глазури).
• Бетонное сверло для основания.
• Нейлоновые дюбели 8×40 мм.
• Саморезы 5×40 мм с плоской шляпкой.
• Металлические шайбы − под каждый саморез.

Мой принцип: сначала просверлите плитку на низких оборотах, затем переключитесь на бетон с перфоратором. Так глазурь не треснет.

Часто забывают про столешницу с ящиками − она тяжелее остальных модулей и требует дополнительных точек крепления. Заранее заложите 6−8 саморезов на модуль столешницы.

Шаг 3−4: Монтаж настенных шин 176 см

Разметка готова, точки сверления намечены. Теперь − ответственная операция: монтаж шин. От того, как они встанут, зависит вся геометрия стеллажа. Шаги 3 и 4 проходим без спешки.

Шаг 3: Сверление стены

Сначала проделайте отверстия по намеченным точкам. Для бетона − перфоратор, для плитки − только сверление без удара, пока не пройдёте кафель. Диаметр отверстия − 8 мм под нейлоновый дюбель 8×40 мм.

Глубина отверстия − на 5−10 мм глубже длины дюбеля, чтобы пыль не мешала посадке. После сверления пропылесосьте отверстие − бетонная крошка мешает дюбелю встать на место.

Что монтаж настенной шины svalnas требует 6−8 точек крепления на каждую шину длиной 176 см. меньше − нельзя, потому что нагрузка распределяется по всем точкам.

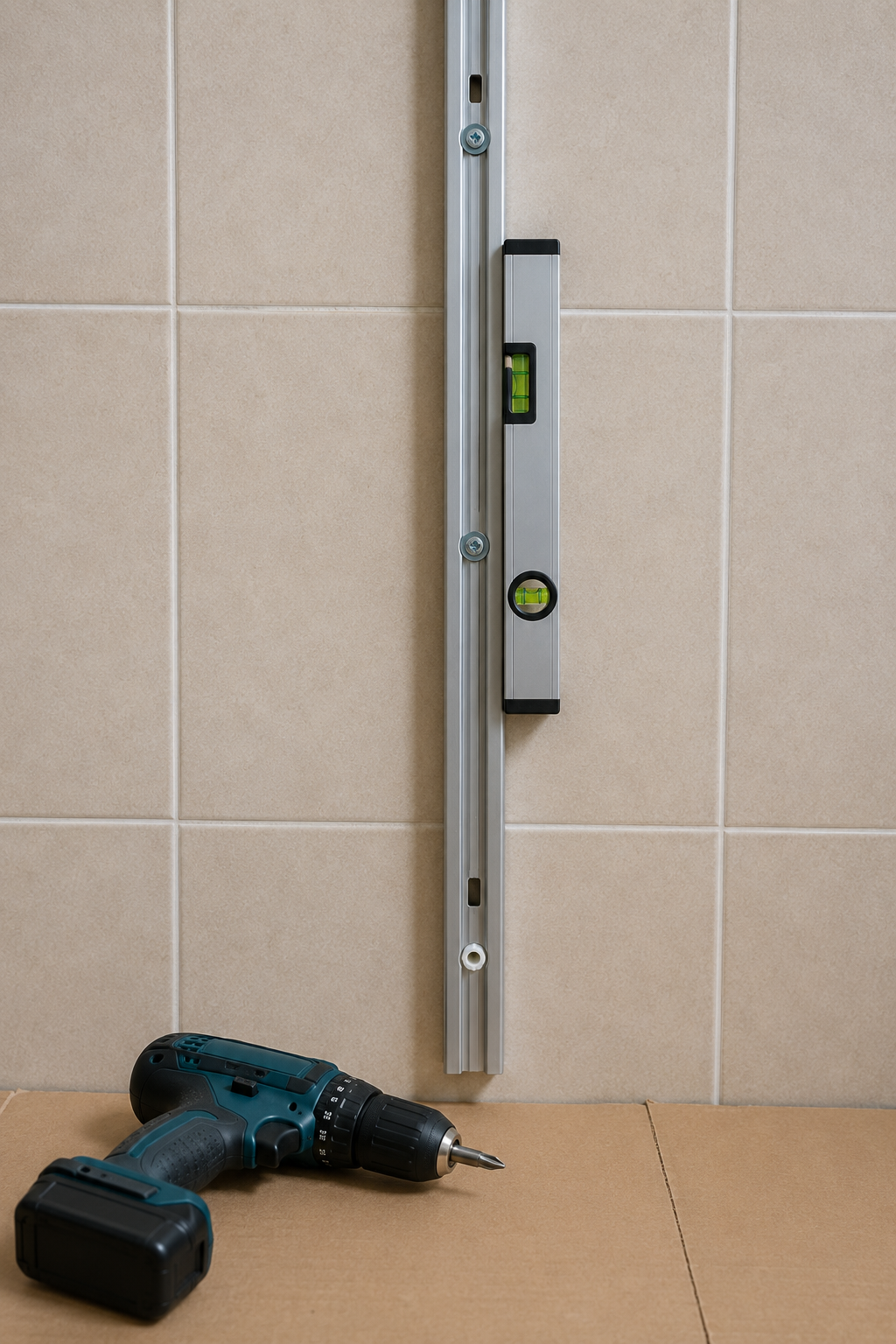

Шаг 4: Установка шин с шайбами

Вставьте дюбели в отверстия − они должны заходить с лёгким сопротивлением. Если болтаются − отверстие разбито, ставьте следующий размер (10×50 мм).

Приложите шину к стене и вставьте саморезы с металлическими шайбами под шляпку. Затягивайте поочерёдно, от центра к краям − так шина прижимается равномерно. Не перетягивайте: бамбук трескается при перетяжке, и это необратимо.

Проверьте уровнем − обе шины должны стоять строго горизонтально и в одной плоскости. Для svalnas крепление к стене допускает отклонение не более 1 мм на метр. Если больше − выровняйте, ослабив саморезы и подложив шайбу соответствующей толщины.

Распространённая ошибка − крепить шину на 4 самореза вместо 6−8. Этого достаточно для лёгких полок, но при установке шкафа или столешницы с ящиками две дополнительные точки − страховка от вырывания.

Шаг 5−6: Установка полок и кронштейнов

Шины на стене, выровнены и зафиксированы. Теперь − приятный этап: навешивание полок. Это быстрая часть, потому что кронштейны крепятся к шине без инструментов.

Шаг 5: Установка кронштейнов

Кронштейны SVALNÄS защёлкиваются на шину − просто накиньте их сверху и опустите до щелчка. Регулировка по высоте − без инструментов: отжать фиксатор и переместить вверх или вниз.

Расстояние между кронштейнами зависит от типа полки:

• Полки 61×25 и 81×25 см − 64 см между осями кронштейнов.
• Полки 61×15 см − те же 64 см, но нагрузка ниже (12 кг против 15 кг).
• Для столешницы и шкафа − кронштейны в крайние пазы.

После установки проверьте уровнем − все кронштейны на одной высоте. Если одна полка «завалена», снимите её и переустановите кронштейн.

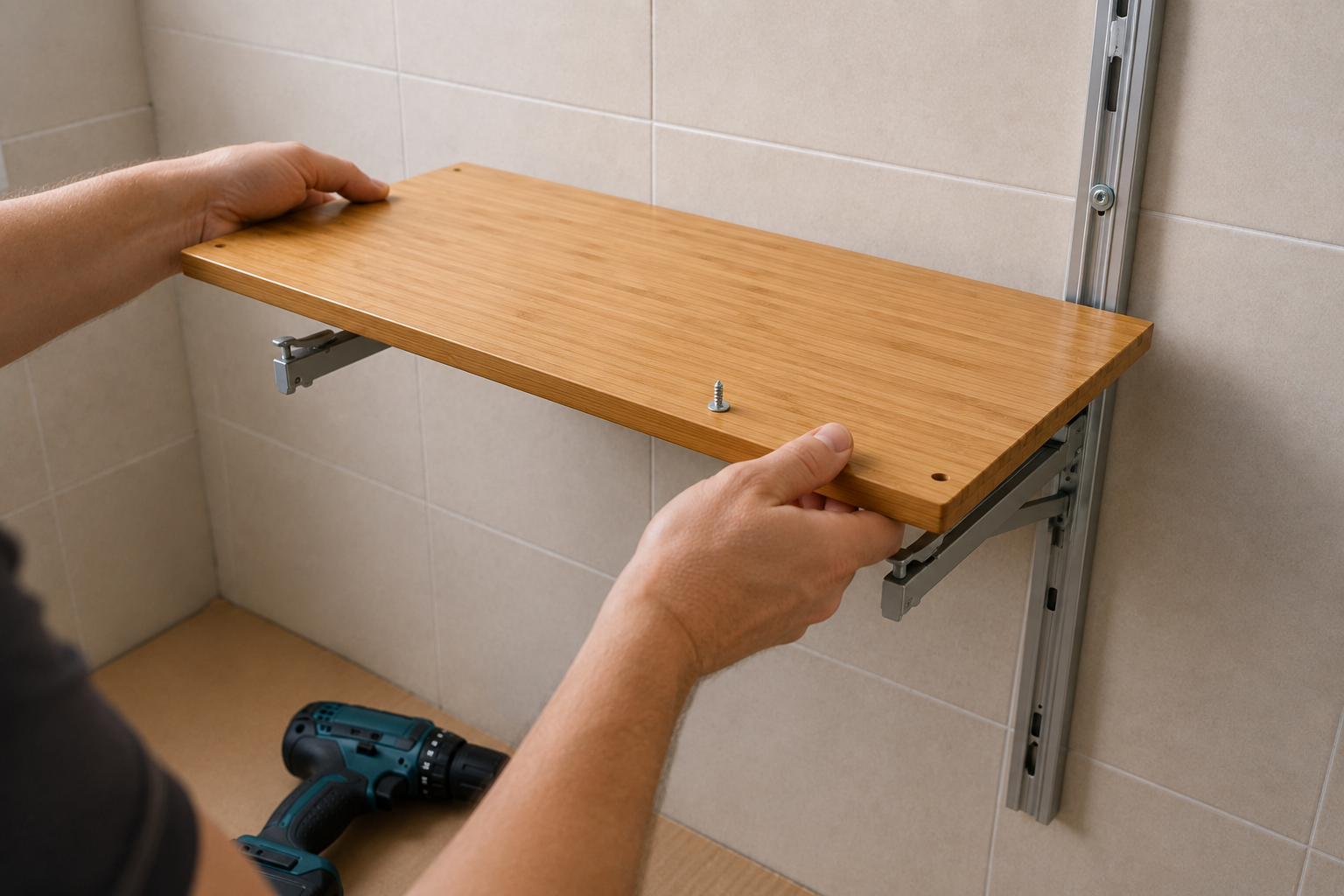

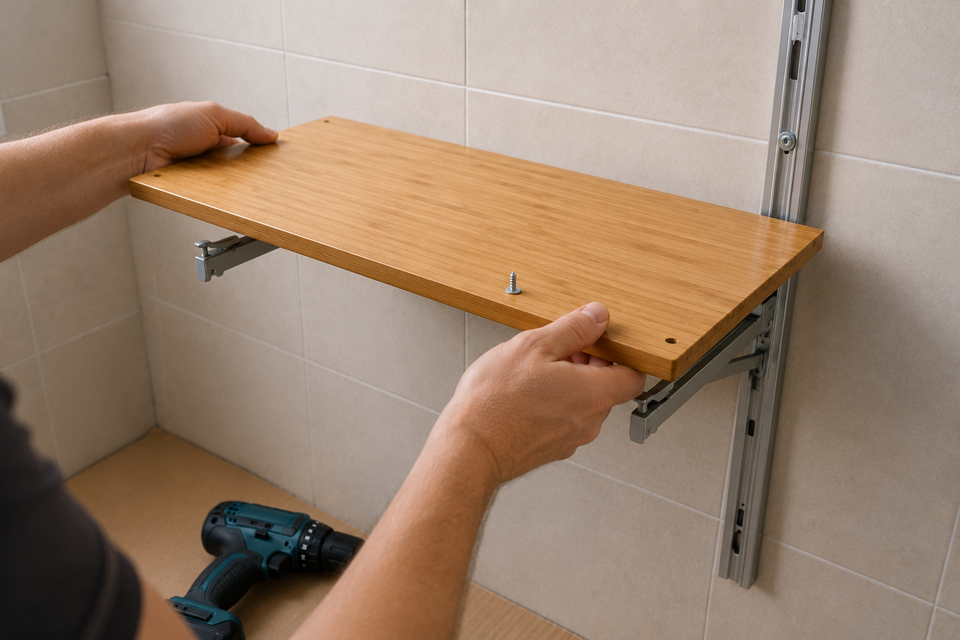

Шаг 6: Навешивание полок

Теперь уложите полку на кронштейны и зафиксируйте винтами из комплекта. Здесь − главное правило: затягивайте от руки, без усилия. Бамбук мягче металла, и шлицы легко провернуть.

Для svalnas хранение в ванной ключевая полка − 61×25 см. она берёт до 15 кг, и на ней удобно держать полотенца, контейнеры и баночки. Полка 61×15 см − для мелочей и декора, до 12 кг [2].

Часто забывают про зазор между полкой и стеной. В сухих зонах это не критично, но в ванной оставляйте 2−3 см для вентиляции − иначе за полкой скапливается влага и появляется плесень.

Начинайте с верхних полок и спускайтесь вниз − так удобнее работать с уровнем, и кронштейны не мешают друг другу. Для одной полки − 2−3 минуты работы.

Шаг 7−8: Монтаж шкафа и столешницы с ящиками

Открытые полки установлены. Переходим к закрытым модулям − шкафу с дверцами и столешнице с ящиками. Эти элементы тяжелее и требуют напарника.

Шаг 7: Установка шкафа с 2 дверьми

Сначала соберите корпус шкафа по инструкции из коробки − это отдельный процесс, занимающий 20−30 минут. Инструкция состоит из 15−18 шагов: соединение боковых панелей, установка полок, навешивание дверей на направляющие. Разложите детали на полу по порядку, чтобы не запутаться.

Затем навесьте готовый шкаф на шины через специальные кронштейны на задней панели. Кронштейны шкафа шире, чем у полок − они опираются сразу на две шины и распределяют нагрузку по четырём точкам.

Для навешивания − два человека обязательно. Шкаф весит 8−10 кг в сборе, и удержать его одной рукой, пока второй ловите кронштейн − нереально. Один держит шкаф на весу, второй направляет кронштейны в пазы шины. Двигайте шкаф по шине до щелчка фиксатора.

После установки проверьте раздвижные двери − они должны ходить плавно, без заеданий. Если клинит − отрегулируйте наклон шкафа, ослабив крепежи и подложив шайбу под нижний угол. Для svalnas шкаф с 2 дверьми 61×35 см − наиболее капризный модуль: требует точного выставления по уровню. Допустимое отклонение дверей от вертикали − до 2 мм, иначе направляющие изнашиваются неравномерно.

Шаг 8: Монтаж столешницы с ящиками

Столешница с двумя ящиками 81×35 см − полноценная рабочая поверхность. Устанавливается на кронштейны аналогично полкам, но из-за веса модуля нужны дополнительные точки крепления шины.

Сначала навесьте столешницу на крайние кронштейны. Затем проверьте плавность хода ящиков − они должны открываться с лёгким усилием, без перекосов. Если ящик заедает − отрегулируйте высоту столешницы, сместив кронштейны на 1−2 мм.

Распространённая ошибка − забыть зафиксировать ящики стопорными винтами после регулировки. Проверьте, что все стопоры затянуты − иначе ящики «гуляют» по направляющим.

Шаг 9−10: Выравнивание и финальная проверка уровня

Все модули на месте. Теперь − критический этап: выравнивание. Именно здесь выявляются ошибки разметки, и здесь же их ещё можно исправить без демонтажа.

Шаг 9: Проверка уровня по всем модулям

Пройдитесь лазерным или спиртовым уровнем по каждой полке, шкафу и столешнице. Для svalnas комбинация для ванной допускает отклонение не более 1 мм на метр. Всё, что больше − требует корректировки.

Типичные проблемы:

• Полка «завалена» влево или вправо − переустановите кронштейн.
• Шкаф висит с наклоном − подложите шайбу под нижний угол.
• Столешница «гуляет» − затяните стопорные винты кронштейнов.

В итоге на проверку уйдёт 15−20 минут. Не пропускайте этот шаг − после нагрузки исправить перекос будет сложнее.

Шаг 10: Проверка зазоров и дверей

Теперь проверьте зазоры между модулями − они должны быть равномерными. Откройте и закройте все двери шкафа, выдвиньте все ящики столешницы. Всё должно ходить плавно, без скрипа и заеданий.

Отдельно проверьте расстояние от полок до стены. В ванной − оставьте 2−3 см для вентиляции. В сухих зонах зазор можно уменьшить до 5 мм. Если зазор меньше − бамбук впитывает влагу от стены и разбухает со временем.

Сфотографируйте результат − пригодится для сравнения, если через полгода что-то «уляжется». Также снимите на видео ход дверей и ящиков − так вы зафиксируете, как они работают «из коробки», и при появлении проблем сразу увидите разницу.

Шаг 11−12: Нагрузочный тест и фиксация

Выравнивание завершено. Финальные два шага − проверка под нагрузкой и фиксация всех соединений. Это страховка от того, что полка рухнет на ногу через неделю.

Шаг 11: Нагрузочный тест

Положите на каждую полку тестовый груз − половину от максимальной нагрузки. Для svalnas полка 61×25 см это 7,5 кг, для узкой 61×15 см − 6 кг. Оставьте на 30 минут.

После этого проверьте:

• Полка не провисла − уровень показывает горизонталь.
• Кронштейны не сдвинулись по шине.
• Шина не отошла от стены − щелей нет.

Если всё в порядке − груз можно снимать. Если полка провисла − проверьте затяжку кронштейнов и переустановите их в другое положение.

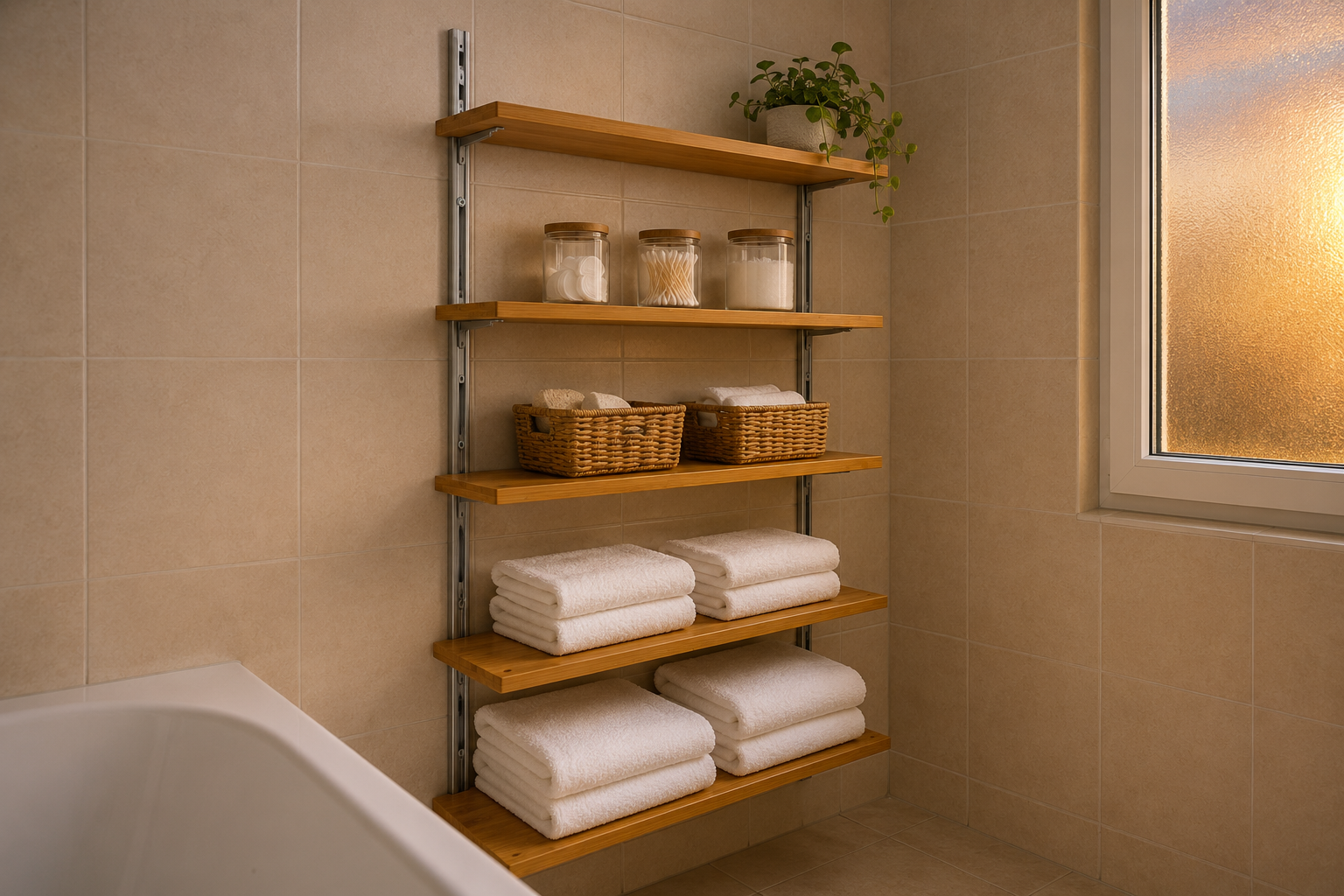

Шаг 12: Финальная фиксация

Затяните все винты, стопоры и крепежи. Для бамбукового стеллажа в ванную это критично − влажность и перепады температуры постепенно ослабляют соединения.

Повторите проверку затяжки через неделю эксплуатации − материалы «улягутся», и некоторые соединения потребуют дотяжки.

Распространённая ошибка − забыть про узкие полки 61×15 см, которые визуально кажутся «лёгкими». Но их лимит − 12 кг, и перегруз ведёт к провисанию.

5 частых ошибок при сборке SVALNÄS

Сборка бамбукового стеллажа svalnas выглядит простой − пока не столкнётесь с типичными проблемами [4]. Я собрала пять ошибок, которые вижу у клиентов чаще всего. Каждая из них исправима, если знать, где искать.

1. Крепёж без шайб − бамбук трескается

Эта поломка встречается чаще остальных. Саморез проходит сквозь монтажное отверстие шины в бамбук, и при затяжке шляпка разрывает волокна. Трещина − необратима, полка теряет несущую способность.

Решение: металлическая шайба М4−М5 под каждый саморез. Стоит копейки, но распределяет давление по площади.

2. Разметка без уровня − полки «завалены»

Ошибку в 1 мм на метр глазом не видно. Но при длине шины 176 см накопленное отклонение достигает 5−7 мм, и полки стоят криво. Исправить это можно только переустановкой кронштейнов.

Решение: лазерный уровень или спиртовой уровень 60+ см на этапе разметки. Пошаговая сборка svalnas начинается с горизонтали − не пропустите.

3. Монтаж на гипсокартон обычными дюбелями

Гипсокартон не держит саморез − это знает каждый, но не каждый учитывает. Обычный нейлоновый дюбель в ГКЛ вылетает при нагрузке 5−7 кг. Для SVALNÄS это означает обвал конструкции.

Решение: молли-дюбели или анкер-болты для пустотных стен. Нагрузка − до 25 кг на точку.

4. Сверление плитки на ударном режиме

Плитка в ванной − керамика. Перфоратор на ударном режиме раскалывает глазурь в первые секунды. Поэтому новички разрушают плитку, даже не дойдя до бетона.

Решение: победитовое или алмазное сверло, обороты дрели на минимум, без удара. Сверление бетона под плиткой − уже с перфоратором.

5. Перетяжка саморезов − деформация шины

Саморезы затягивают «от души», и бамбуковая шина прогибается. Кронштейны начинают клинить, полки не встают ровно. При перетяжке саморез в бетоне со временем ослабевает − и точка крепления теряет несущую способность.

Решение: затяжка от руки, без ключа. Шуруповёрт с регулировкой момента − на 4−5 делений.

Как собрать свалнес настенная шина − вопрос несложный, если помнить эти пять правил. Я вижу, что 90% поломок − следствие именно этих ошибок. Поэтому перед началом сборки пробегитесь по списку и убедитесь, что у вас есть металлические шайбы, лазерный уровень и правильные дюбели под тип стены. Svalnas инструкция по сборке на русском в комплекте отсутствует − поэтому смотрите обзор SVALNÄS заранее и держите под рукой.

Особенности монтажа в ванной комнате

Ванная комната − специфическая среда для SVALNÄS. Влажность, перепады температуры, плитка на стенах − всё это требует особого подхода. Поэтому вынесу монтаж в ванной в отдельный блок.

Плитка: алмазное сверло и осторожность

Для крепежа svalnas в ванной типичная ситуация − керамическая плитка или керамогранит. Победитовое сверло справится с обычной глазурованной плиткой, но для керамогранита нужно алмазное сверло с охлаждением водой. Заранее определите тип плитки.

Сверлите на минимальных оборотах, без ударного режима. Пройдите глазурь − и только потом переключайтесь на перфоратор для бетона. Отверстие в плитке − на 0,5−1 мм шире дюбеля, чтобы керамика не треснула при температурном расширении.

Анкеры для пустот за плиткой

Часто в современных санузлах плитка наклеена на гипсокартон или штукатурку − между кафелем и несущей стеной есть зазор. В таком случае используйте дюбели для пустотных конструкций − они раскрываются за плиткой и распределяют нагрузку.

Это критично для svalnas как повесить в ванной без вырывания − обычный дюбель в пустоте держит 3−5 кг, что вдвое ниже лимита полки.

Влажность и бамбук

Бамбук влагостоек, но не водостоек. Не устанавливайте SVALNÄS в зоне прямого попадания воды − внутри душевой кабины или над ванной в зоне брызг. Как повесить svalnas в ванной безопасно − на расстоянии 60+ см от источников воды.

Для вентиляции оставьте 2−3 см между полкой и стеной в мокрых зонах. Это исключает застаивание влаги и появление плесени.

Раз в полгода проверяйте затяжку крепежей − влажные циклы [5] «расшатывают» соединения.

Часто задаваемые вопросы

Можно ли собрать SVALNÄS одному?

Да, для базовой конфигурации − реально одному. Полки весят 1,2−2 кг, настенная шина − менее 1 кг. Однако для монтажа шкафа с дверцами и столешницы с ящиками нужен напарник. Эти модули весят 8−12 кг и требуют одновременного навешивания и фиксации. К времени сборки svalnas заложите дополнительные 30 минут, если работаете в одиночку. Полная сборка базовой конфигурации занимает 2−3 часа.

Какой крепёж нужен для SVALNÄS на плитку?

Для плитки поверх бетона − нейлоновые дюбели 8×40 мм и саморезы 5×40 мм с металлическими шайбами. Сверлите плитку победитовым или алмазным сверлом на низких оборотах без удара. Для керамогранита − только алмазное сверло. Svalnas настенная система хранения надёжна только при правильном крепеже.

Какую максимальную нагрузку выдерживает полка SVALNÄS?

Полки 61×25 и 81×25 см − до 15 кг на полку. Полки 61×15 см − до 12 кг. Эти цифры относятся к равномерно распределённой нагрузке. Svalnas максимальная нагрузка 15 кг − это полотенца, контейнеры, баночки, но не гантеля весом 15 кг в одной точке.

Подходит ли SVALNÄS для ванной комнаты?

Да, бамбук − влагостойкий материал, который не разбухает во влажной среде. Но он не водостоек − избегайте прямого попадания воды. Устанавливайте стеллаж на расстоянии 60+ см от душевой и ванны. Для вентиляции оставляйте зазор 2−3 см между полкой и стеной.

Что делать, если шина треснула при монтаже?

Треснувшую шину нельзя восстановить − нужна замена. Чтобы избежать трещин, всегда используйте металлические шайбы под саморезы и затягивайте от руки, без чрезмерного усилия. Бамбук − мягкие материалы, и перетяжка − главная причина трещин.

Источники

Все технические данные, спецификации и лимиты нагрузки в этой статье основаны на официальных инструкциях производителя и исследованиях материалов. Цены актуальны на момент публикации и могут меняться.

1. Инструкция по сборке SVALNÄS (PDF AA-1929490-3) − официальное руководство по монтажу настенной системы от IKEA. Содержит схемы установки шин и полок, требования к крепежу. Подробный разбор инструкции SVALNÄS →
2. Технические характеристики бамбука − модуль упругости бамбука 10 000−20 000 МПа против 2 000−3 000 МПа у ДСП. Данные из исследований механических свойств конструкционного бамбука.
3. Несущая способность крепежа − данные Fischer (Germany) и Hilti по предельным нагрузкам анкеров и дюбелей в бетоне, кирпиче, керамической плитке и гипсокартоне.
4. Стандарт безопасности EN 14749 − европейский стандарт для кроватей-чердаков и настенных стеллажей: требования к устойчивости и креплению к стене. Требования IKEA к безопасности мебели.
5. IKEA Hackers: практический опыт SVALNÄS − сообщество IKEA Hackers, более 50 практических кейсов монтажа настенных систем в различных условиях. ikeahackers.net →
